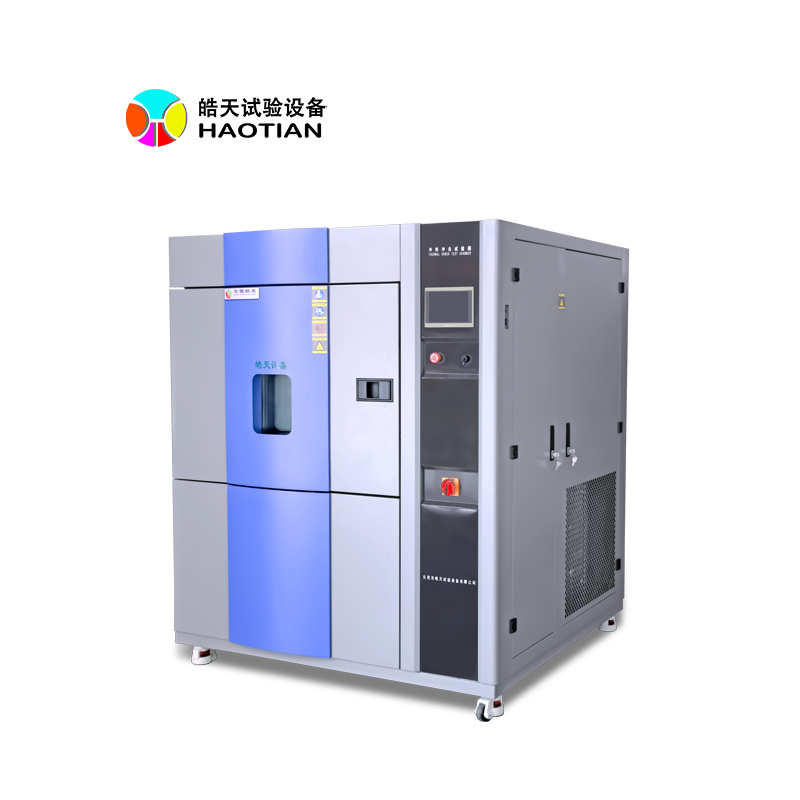

三箱式冷熱沖擊試驗箱的溫度均勻度之所以能做到 ±1.5℃～±2℃（部分高端機型可做到 ±1℃），是因?yàn)樗捎昧硕囗?xiàng)結構設計與氣流控制技術。
?
現在來看一下三箱式冷熱沖擊試驗箱如何保證溫度均勻度？
1. 三箱體結構 + 獨立風道設計
高溫箱、低溫箱、測試箱完全獨立
每個箱體都有自己的加熱器、蒸發器、風機
測試區只負責 “接收” 高溫或低溫氣流，不參與升降溫
→ 氣流更穩定，不會互相干擾，均勻度自然更高
2. 上下 / 左右對稱風道（關鍵技術）
測試區通常采用 上送下回 或 左右循環風道
氣流在測試區內形成封閉循環
風道經過優化設計，使風速均勻分布
→ 避免局部溫度偏差
3. 大容量風機 + 導流板
采用高風壓、大風量風機
風道內設置多塊導流板，使氣流均勻擴散
→ 讓測試區每個角落都能被氣流覆蓋
4. 樣品架懸空設計
樣品架不與箱體壁面直接接觸
避免熱橋效應
→ 防止樣品局部溫度受箱體壁面影響
5. 箱體內壁保溫層厚且均勻
采用高密度聚氨酯發泡
厚度可達 100mm 以上
→ 避免箱壁溫度傳導造成局部溫差
6. 氣動風閥快速切換 + 氣流緩沖設計
冷熱沖擊時，風閥切換速度快（通常 1～2 秒）
風道內有緩沖結構，避免氣流直接沖擊樣品
→ 溫度變化快但不產生局部劇烈波動
7. 多點溫度傳感器 + PID 精準控制
測試區通常布置 3～7 個溫度傳感器
控制器取多點平均值進行調節
→ 避免單點控制導致的偏差
8. 蒸發器與加熱器布局合理
蒸發器采用多回路設計
加熱器采用均勻排布
→ 保證冷熱空氣本身溫度均勻
9. 樣品負載補償功能
當樣品較多或熱容量較大時，系統會自動補償加熱 / 制冷量
→ 避免因樣品吸熱導致溫度不均
